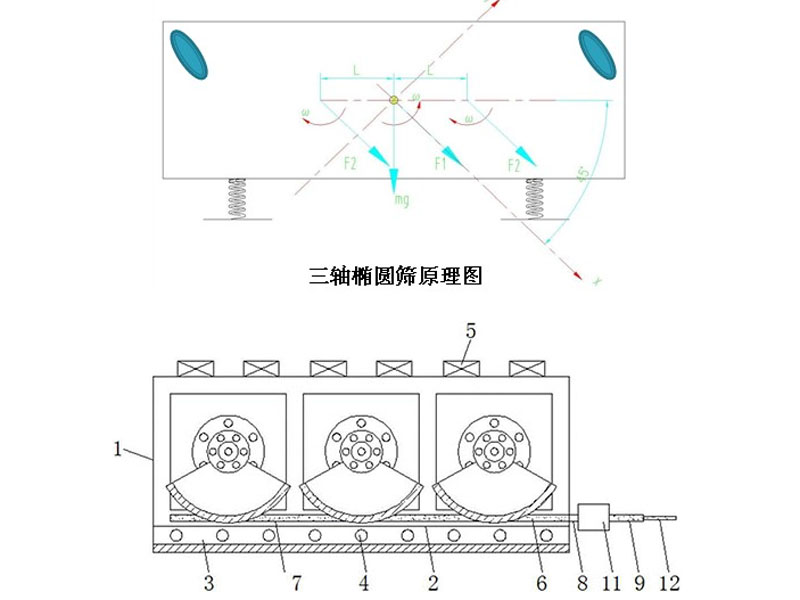

圖一所示的三軸橢圓篩是有三層篩網的三軸橢圓振動篩，主要由底架、篩箱、激振器、電機皮帶傳動機構，篩網，給排料裝置，和像膠彈簧組成。激振器設置在篩箱一側的質心位置處，由三根并列的振動軸級成，每一根軸上裝有速比為1的互相嚙合的齒輪；在每一個齒輪上裝有偏心重量相等、偏心半徑相同的配重盤，配重盤與齒輪的相對位置可以改變，三軸橢圓篩通過螺栓定位孔定位并固定在齒輪上；定位孔每間隔5°設一個，保證振動方向從30°-60°的調整。在配重盤上鑲有數個重量相等的可調整的配重柱。激振器皮帶輪是偏心的。在篩箱的側板上設置有噴淋孔，可對物料進行水洗篩分。

　　在三軸橢圓篩的結構中，最需要潤滑的是激振器，采用稀油潤滑有以下優點：稀油潤滑不僅僅是潤滑，在潤滑的同時能帶走振動篩因振動摩擦而發生的熱量，起到散熱的作用

　　當用重型、中型和精細篩分等各種篩分作業初級破碎、二級破碎和成品料篩分時，三軸橢圓篩振動篩分技術和制造工藝水平優秀。水平篩整體均采用創新性的模塊化設計、有限元?jiǎng)討B(tài)分析框架結構，因而賦予設備有力的抗疲勞性及可靠性；結合高振動強度、SV激振器，就充分保證了設備在振動篩分作業的高產、高效、低成本。
